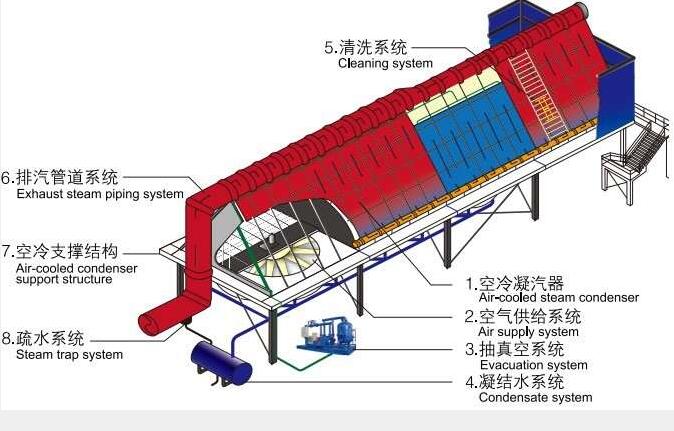

直接空冷系統是將汽輪機排出的乏汽通過管道直接分配給各列各單元凝汽器，由大型軸流風機吸入空氣，從外部掠過管束，帶走熱量，乏汽在管束中凝結成水經管束下聯箱匯集到凝結水箱。抽真空系統維持整個空冷系統真空，使汽輪機能正常運行，并保證發電效率。凝汽器分順流管束和逆流管束，大部分蒸汽在順流管束中凝結，不凝性氣體在逆流管束被抽出，順、逆流管束通過底部的凝結水箱連通。直接空冷具有占地面積省，防凍手段多，布置方式靈活的特點。直接空冷系統的組成和范圍：自汽輪機低壓缸排氣口至凝結水泵入口范圍內的設備和管道，主要包括：

1、空冷凝汽器

2、空氣供給系統

3、抽真空系統

4、凝結水系統
5、清洗系統
6、排汽管道系統
7、空冷支撐結構
8、疏水系統

9、電氣部分

10、儀表和控制系統
